AC•THOR 9s

Agua caliente y calefacción de edificios con energía solar

AC•THOR 9s es un gestor de energía fotovoltaica de regulación continua de 0-9 kW para agua caliente, fuentes de calor eléctricas y calefacción opcional.

Simple y eficiente: El AC•THOR 9s controla hasta 3 fuentes de calor eléctrico en función de la disponibilidad de energía fotovoltaica y de las necesidades térmicas, tanto para agua caliente como para calefacción. Asegura su comodidad personal de forma totalmente automática. En un edificio residencial construido o reformado según los estándares actuales de tecnología térmica, el AC•THOR 9s sustituye la instalación doméstica convencional a base de agua. La energía diferencial que falta puede obtenerse de la red eléctrica pública.

Por supuesto, el AC•THOR 9s también puede integrarse en los sistemas convencionales a base de agua, como los acumuladores intermedios. Su flexibilidad satisface todas las necesidades. Gracias a la pantalla táctil incorporada, puede controlarlo en cualquier momento sin necesidad de dispositivos adicionales y es muy fácil de instalar.

El AC•THOR 9s resulta particularmente adecuado para:

hakerl Casas unifamiliares y plurifamiliares
hakerl Empresas agrícolas
hakerl Aplicaciones comerciales e industriales
hakerl Hoteles y empresas de turismo
hakerl Redes de calefacción local y urbana



Acthor9sWW9kWPM EN

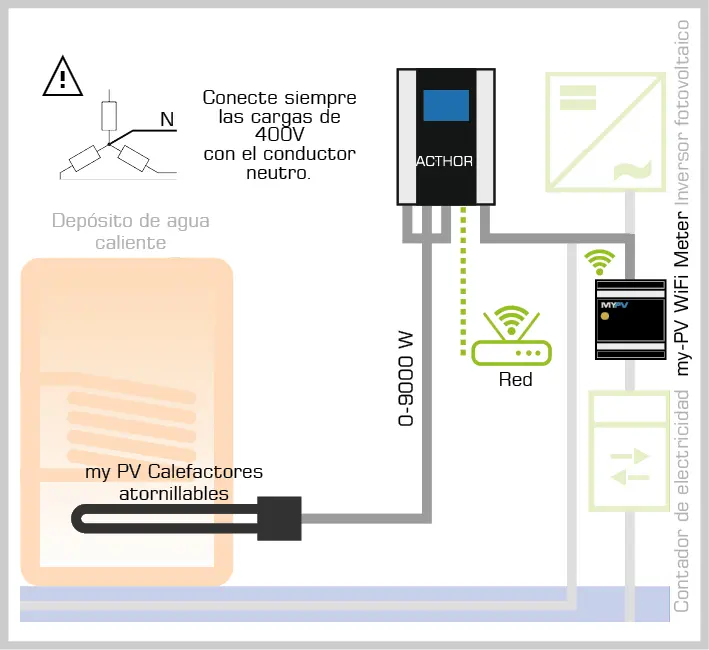

AC•THOR 9s para elementos calefactores trifásicos de hasta 9 kW

El AC•THOR 9s es del mismo tamaño que el AC•THOR, pero también es capaz de controlar de manera continua los elementos calefactores trifásicos con una potencia de hasta 9000 vatios.

No hace falta decir que todas las conexiones de esta versión también están diseñadas para enchufarse, por lo que ¡el esfuerzo de instalación sigue siendo mínimo!

Lo ideal en este modo de funcionamiento es, por ejemplo, el uso del elemento calefactor atornillable my-PV de 9kW.



Acthor9s3x3kWSchichtPM

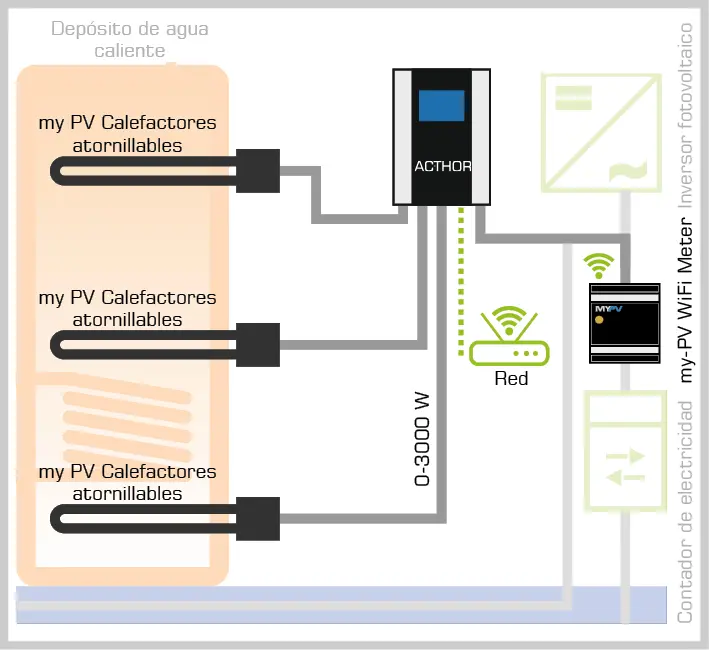

AC•THOR 9s también para tres elementos calefactores monofásicos

Los acumuladores de calor muy grandes también pueden cargarse térmicamente a la perfección con el AC•THOR 9. Hasta tres elementos calefactores se regulan de manera continua, uno tras otro. La ventaja: el agua caliente está disponible muy rápidamente.

Si hay un excedente de más de 3000 vatios disponibles, los elementos también se controlan en combinación para maximizar el autoconsumo/uso propio y acortar el tiempo de carga.

Lo ideal en este modo de funcionamiento es, por ejemplo, el uso del elemento calefactor atornillable my-PV de 3kW.

Tip Por supuesto, los elementos calefactores atornillados también pueden colocarse en diferentes depósitos de almacenamiento. Por ejemplo, ¡uno en la caldera de agua caliente y uno o dos más en el depósito de inercia!



Acthor9sWW2xFBHIRPM

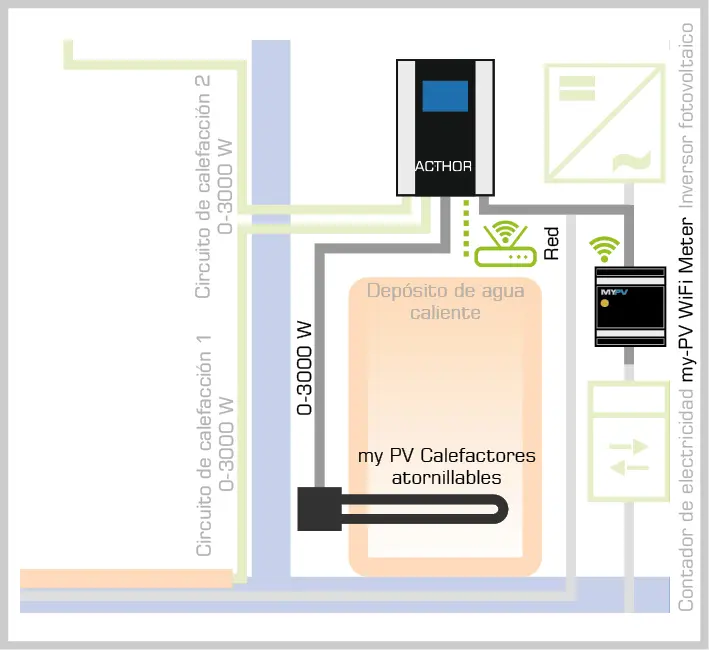

AC•THOR 9s para agua caliente y calefacción

Además de agua caliente, el AC•THOR 9 también puede proporcionar calefacción eléctrica al edificio con regulación continua y, por lo tanto, adecuada para su uso con la energía fotovoltaica.

Además del control del elemento calefactor, es posible alimentar dos circuitos de calefacción y controlarlos independientemente el uno del otro.






Tip De manera opcional, puede usarse un relé integrado para conmutar, por ejemplo, una bomba de calor. ¡Todavía más potencia con el paquete de energía AC•THOR 9s!



AC•THOR 9s en combinación con my-PV Power Meter

En combinación con el medidor de potencia, el AC•THOR 9s utiliza el excedente de energía de su sistema fotovoltaico para alimentar hasta 3 generadores de calor eléctrico como elementos calefactores, láminas calefactoras eléctricas o paneles de infrarrojos. Esto asegura una óptima utilización de la energía.

Más información sobre my-PV Power Meter.



AC•THOR 9s en combinación con el almacenamiento de batería

Junto con las unidades de almacenamiento de batería compatibles, el AC•THOR 9s asume una función de almacenamiento híbrido. Como depósito de almacenamiento se puede utilizar no solo el agua caliente, sino también el material masivo del edificio.

Esto significa que el exceso de energía fotovoltaica se utiliza de manera óptima hasta en los sistemas fotovoltaicos más grandes. Además, se garantiza un control de prioridad óptimo entre el almacenamiento de batería y el acumulador de calor.

Haga clic aquí para ver los fabricantes compatibles.



AC•THOR 9s en combinación con Smart Home

Gracias a su sistema de control abierto, el AC•THOR 9 también se comunica con los sistemas de gestión de energía. Como alternativa a my-PV Power Meter, la información del excedente también puede recibirse de estas fuentes. Esto significa que no hay límites para la integración en los controles individuales de la casa. Los datos pueden visualizarse en el sistema de hogar inteligente Smart Home.

Haga clic aquí para ver los fabricantes compatibles.



Ventajas

hakerl Posibilidad de hasta 9 kW continuamente
hakerl 3 salidas regulables
hakerl Para 3 calentadores trifásicos con conector neutro común
hakerl Carga simple de tres zonas de 3 x 3 kW
hakerl Compatible con bombas de calor
hakerl Puede calentar hasta dos habitaciones
hakerl Reducción del cuarto de instalaciones del edificio
hakerl Sistemas abiertos para diversos inversores, sistemas de baterías y hogares inteligentes
hakerl Hasta un 85 % de autoconsumo/uso propio de energía fotovoltaica, incluso sin baterías



Plug & Play - ¡Todas las conexiones son enchufables!

hakerl Sin cableado para no perder tiempo
hakerl Sin puntos de sujeción, sin roscas PG
hakerl La apertura de la vivienda no es complicada

Acthor9s



Accesorios

Elemento calefactor atornillado de 9 kW

Posibilidad de conexión directa con los AC•THOR 9s.

Elemento calefactor atornillado de 3 kW

También se pueden utilizar hasta tres elementos calefactores atornillables. Esto permite un aporte de calor ideal incluso con grandes depósitos de almacenamiento.

Sensor de temperatura

El AC•THOR 9s permite la conexión de hasta 4 sensores de temperatura digitales especiales



Datos técnicos

Tensión de red 3 x 230 V, 50 Hz
Salidas 0-3000 W control continuo, tres salidas, máx. 9000 W
Conexión a la red Trifásico con conductor neutro
Conexiones de alimentación Enchufe de contacto
Pantalla Gráfico a color, pantalla táctil de 2,83“
Dimensiones (An x Al x Pr) 135 x 195 x 65 mm
