1. Uso previsto
Il my-PV WiFi Meter è destinato al funzionamento con dispositivi my-PV come AC•THOR 9s, AC•THOR o AC ELWA-E.
2. Contenuto della confezione
my-PV WiFi Meter
3 trasduttori di corrente esterni
Guida rapida all'installazione
Avviso di sicurezza
L'installazione deve essere eseguita esclusivamente da un esperto autorizzato. Durante l'installazione e il collegamento devono essere osservati gli standard pertinenti.
Collegare prima i trasduttori di corrente al my-PV WiFi Meter, quindi collegarli ai cavi!
Un approccio diverso potrebbe portare all'induzione di tensioni pericolose nei cavi di misurazione e/o danneggiare i trasduttori di corrente!Qualsiasi danno causato dall'ignorare i manuali non è coperto dalla garanzia del produttore.
my-PV sconsiglia di collegare il contatore a Internet tramite port forwarding.
3. Elementi di indicazione

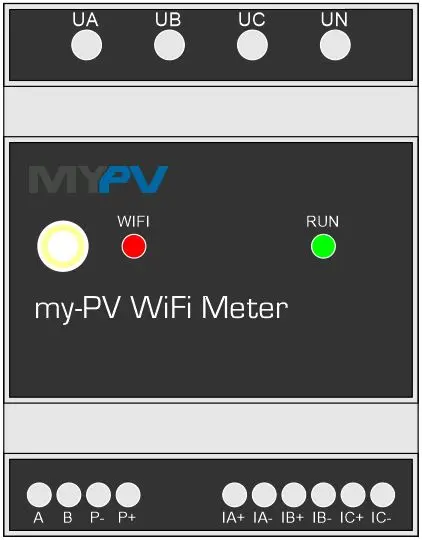

Un LED verde ("RUN") sul my-PV WiFi Meter indica che è presente l'alimentazione. Deve essere presente una tensione di 230 V tra UN e almeno uno dei tre terminali: UA, UB o UC. Un LED rosso ("WIFI") sul my-PV WiFi Meter indica che il dispositivo è connesso a una rete WLAN. Vedi la sezione successiva.
)
4. Cablaggio e messa in servizio WLAN
Trova tutti i dettagli nella guida rapida all'installazione qui.
Suggerimento
Quando monti i trasduttori di corrente, assicurati di assegnare correttamente le fasi!
Quando monti i trasduttori di corrente, presta attenzione alla direzione corretta!
5. Cablaggio del my-PV WiFi Meter per Modbus RTU
Connessione possibile dal numero di serie del WiFi meter: 230505XXXX!
Versione firmware e0001301 richiesta!
Sull'AC-THOR o l'AC ELWA 2, "my-PV WiFi Meter (Modbus RTU)" deve essere impostato come il controllo nelle impostazioni del dispositivo.

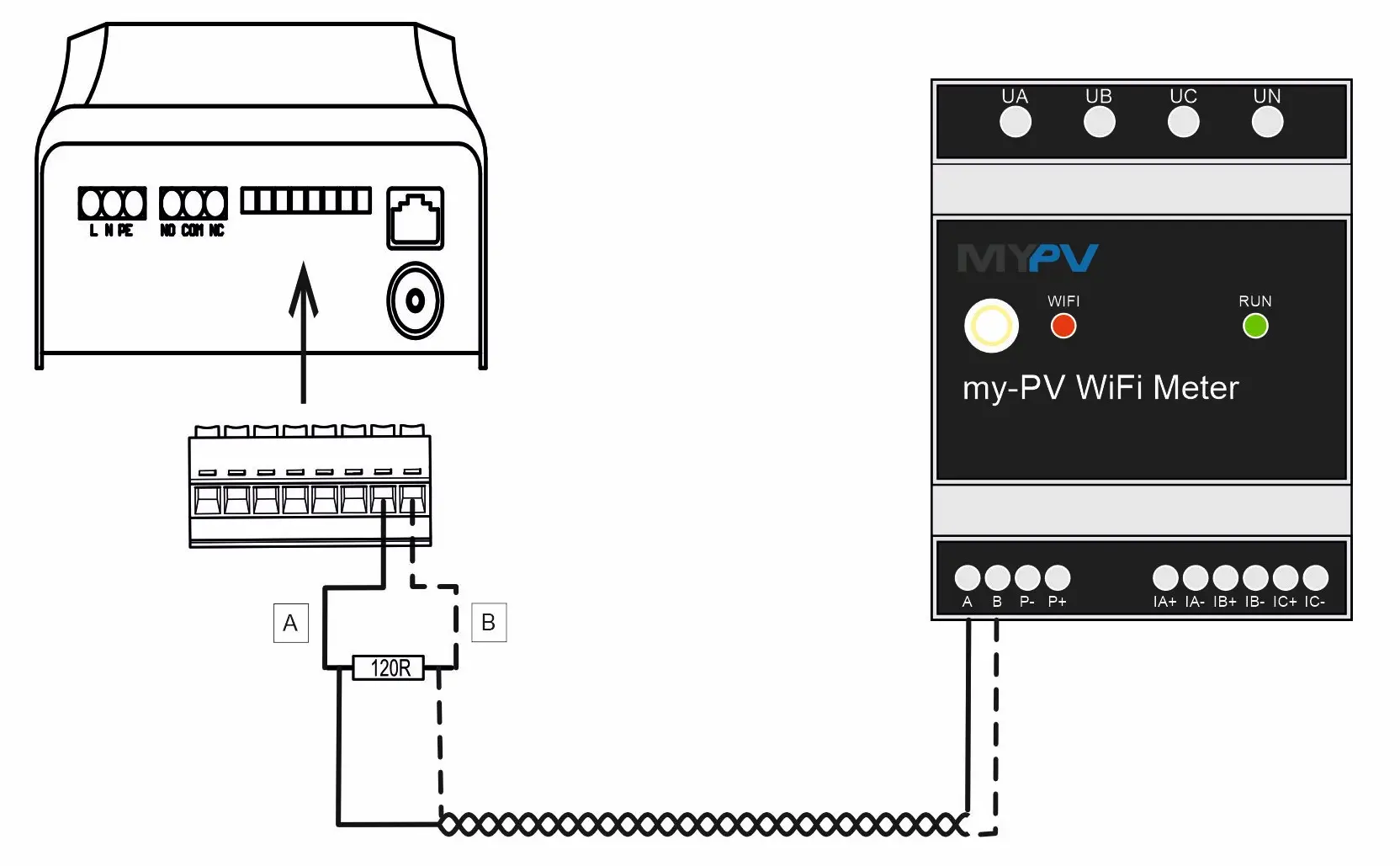

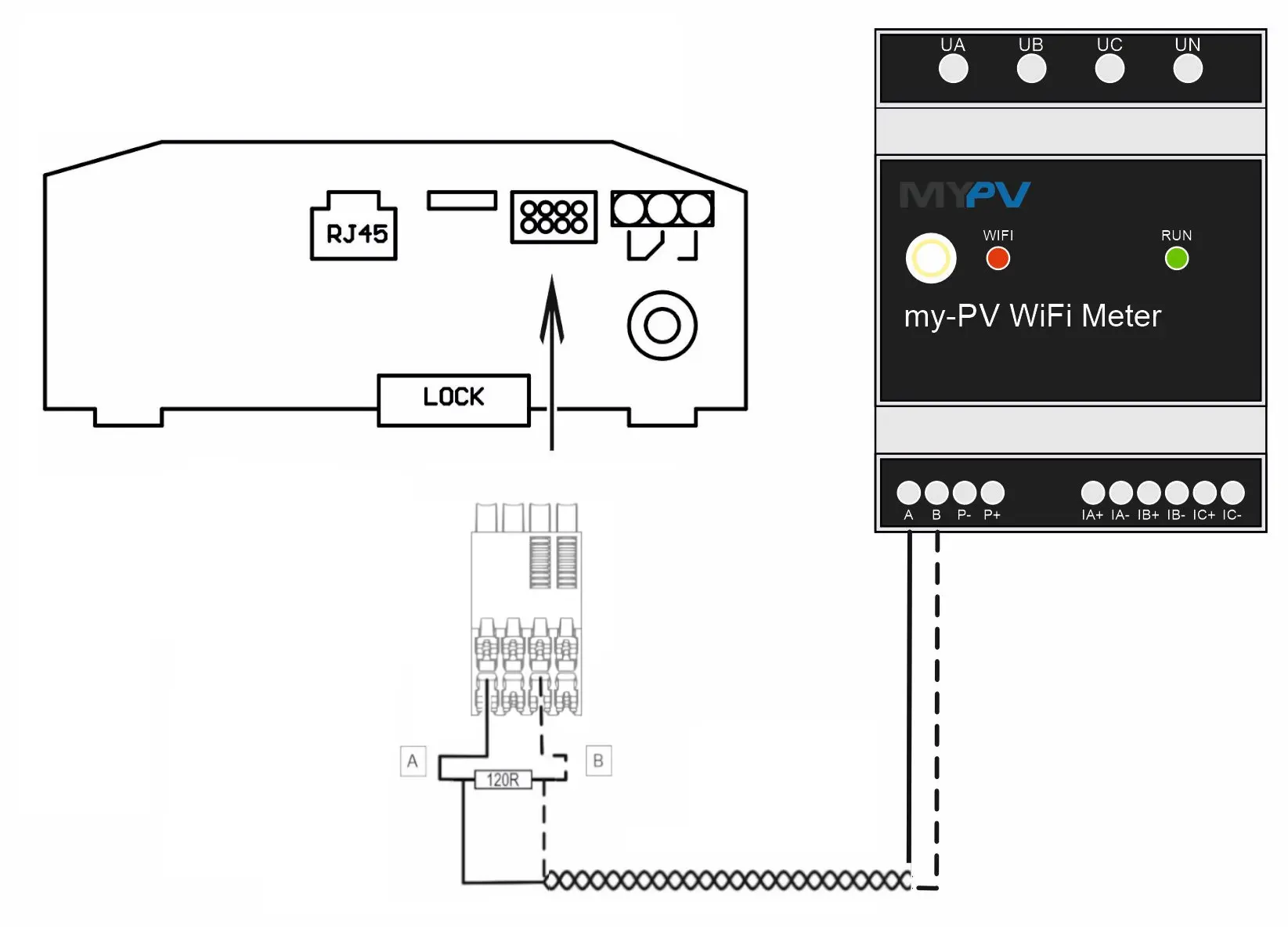

Il cablaggio deve essere effettuato come segue.
)
)
Suggerimento
Usa un cavo schermato a coppie contorte! (Cavo CAT)
Installa una resistenza di terminazione da 120 Ohm sul bus RTU! (Inclusa nella fornitura dell'AC ELWA 2)
6. Interfaccia web
L'interfaccia web di my-PV per AC•THOR, AC•THOR 9s e AC ELWA-E può essere utilizzata anche con il my-PV WiFi Meter nello stesso modo.
Un programma di ricerca per individuare il my-PV WiFi Meter nella rete e accedere all'interfaccia web è disponibile qui.
L'interfaccia web può essere anche scaricata direttamente da qui.
Si prega di notare che le opzioni di visualizzazione e di impostazione potrebbero cambiare con versioni software più recenti.
)

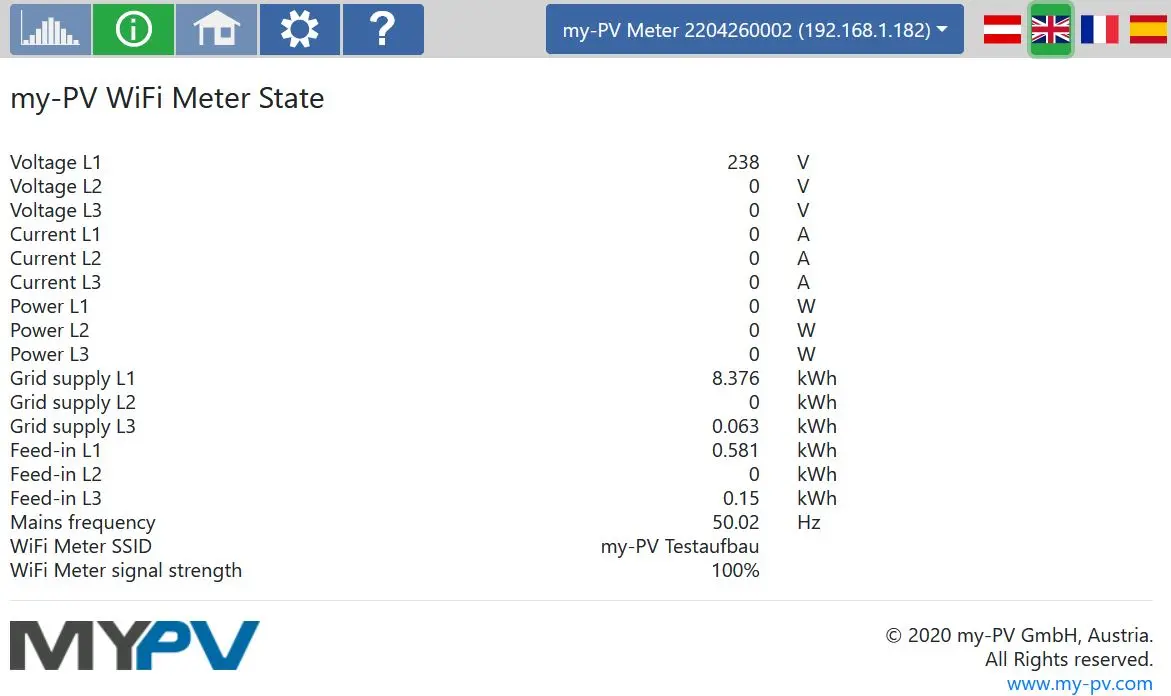

Alla voce Info ("i") vengono visualizzate le variabili misurate correnti e le quantità di energia per tutte e tre le fasi.
)

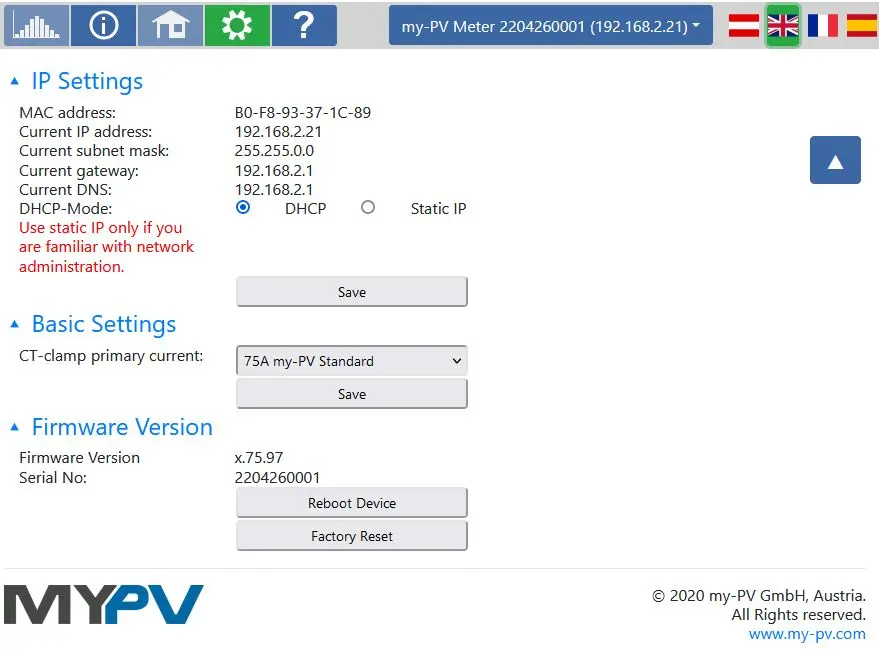

Nelle impostazioni ("simbolo della ruota dentata") si accede alle seguenti opzioni di configurazione:
Impostazioni IP
DHCP: Per impostazione predefinita, DHCP è attivato, cioè il dispositivo riceve un indirizzo IP dal router a cui è connesso durante la configurazione del WLAN.
IP statico: In seguito, l'indirizzo IP dinamico può essere modificato in un indirizzo IP statico. Le impostazioni devono essere adattate al router, altrimenti il dispositivo non sarà visibile nella rete!
Impostazioni di base
Sono inclusi 3 trasduttori di corrente ("terminali CT") con un intervallo di misura da 0 a 75 ampere nella fornitura del my-PV WiFi Meter. Non è necessario modificare alcuna impostazione per utilizzare questi trasduttori.

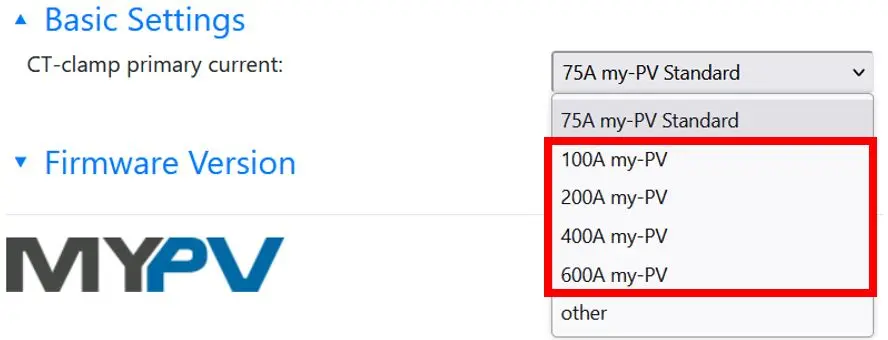

Per misurare correnti superiori a 75 ampere, è possibile utilizzare altri trasduttori di corrente. Sono disponibili diverse dimensioni di my-PV. Si prega di contattare my-PV: info@my-pv.com
)

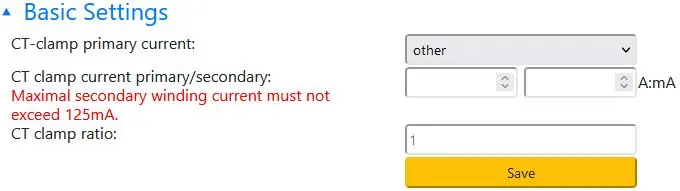

Come terza opzione, è possibile utilizzare trasduttori di corrente di terze parti, per i quali deve essere regolato il rapporto tra la corrente primaria e secondaria dei trasformatori. Si prega di contattare my-PV: support@my-pv.com
Attenzione!
La corrente secondaria massima non deve superare i 125 mA!
)
Versione del firmware
In quest'area è possibile visualizzare le versioni del firmware installato (per scopi di assistenza e aggiornamento). Un aggiornamento del firmware non è automatico e non è fornito dall'operatore dell'impianto.
Se necessario, ulteriori informazioni sono disponibili qui: support@my-pv.com.
Si prega di fornire il numero di serie di 10 cifre del my-PV WiFi Meter quando si contatta il supporto.
Il pulsante "Riavvia dispositivo" riavvia il my-PV WiFi Meter.
Il pulsante "Ripristino impostazioni di fabbrica" ripristina le impostazioni del dispositivo ai valori di fabbrica.

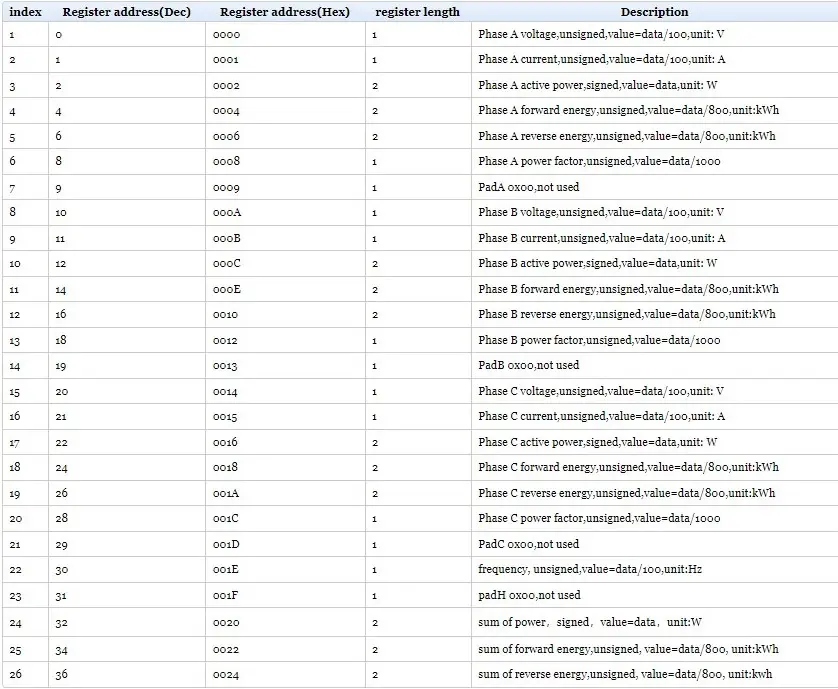

7. Registri di comunicazione Modbus TCP
Il my-PV WiFi Meter offre anche un'interfaccia dati aperta.
I registri di comunicazione possono essere interrogati da controller sovraordinati, ad esempio.
ID dispositivo: 1
Porta dispositivo: 502
Intervallo di registri: Registri di mantenimento
Nota: quando si utilizzano trasduttori di corrente my-PV in dimensioni speciali (100A, 200A, 400A, 600A), i valori misurati nei registri non vengono automaticamente corretti.
Pertanto, moltiplicare le correnti/potenze per il fattore CT corrispondente, ad esempio nel caso di 200A con 200A/75A = 2.6667.
)
8. Specifiche tecniche:
Puoi trovarle in qualsiasi momento qui.
9. Dichiarazione di conformità UE
Puoi trovarla in qualsiasi momento qui.
10. Smaltimento
Conserva il materiale di imballaggio o smaltiscilo correttamente.
Smaltisci il prodotto alla fine della sua vita utile in conformità con le normative applicabili.
