Sistema off-grid con storage ibrido in un rifugio di montagna austriaco

Sistema fuori rete con generazione di acqua calda da energia solare fotovoltaica

Fatti sul progetto

Sistema
Controllo
Pianificatore
Sistema di alimentazione fotovoltaico fuori rete
Memorizzazione dell'energia
Rete elettrica
Shelter 1 my-PV

Descrizione

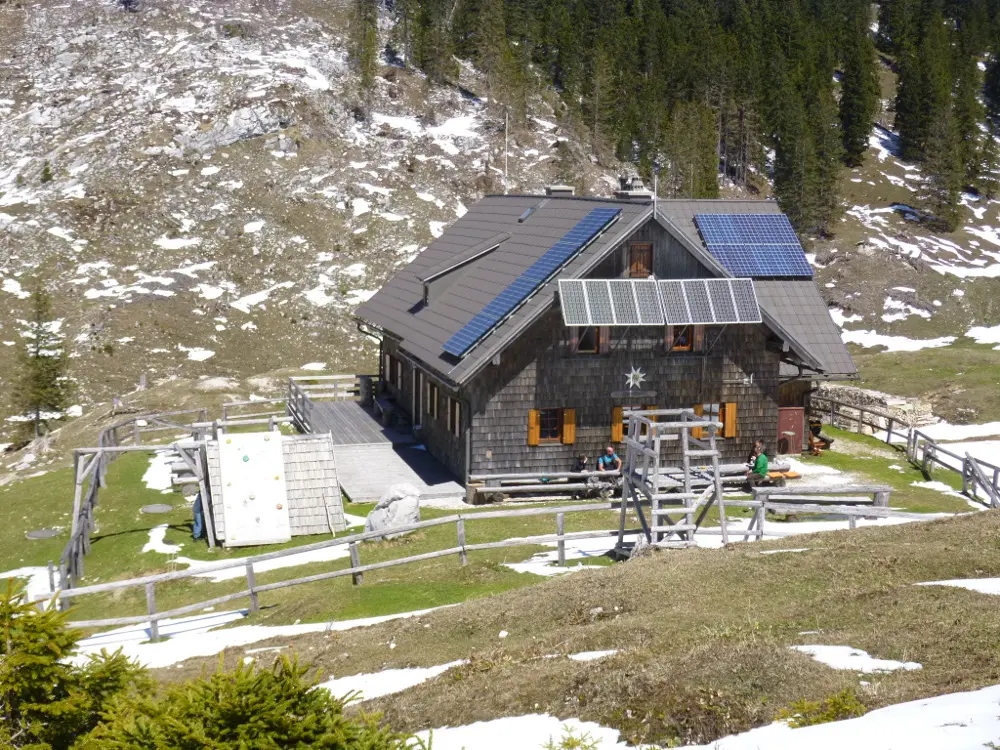

Il rifugio si trova a 1.343 metri sul livello del mare, è gestito dall'associazione alpinistica austriaca e offre posti letto insieme a una taverna. Circa 1.000 alpinisti sono ospitati ogni anno. Una centrale fotovoltaica da 4,3 kWp fornisce l'illuminazione e i dispositivi con energia solare e una batteria al litio con una capacità di 18,5 kWh viene utilizzata per ridurre al minimo il tempo di funzionamento del generatore. Dal 2016 il serbatoio di acqua calda viene utilizzato anche come accumulatore di energia solare. Questo è possibile grazie al Photovoltaic-Power-Manager AC•THOR di my-PV. Per un boiler da 300 litri ciò ha significato un raddoppio delle capacità di stoccaggio con bassi investimenti.

Perché lo storage ibrido?

Con una buona radiazione solare, la tipica batteria di accumulo può raggiungere lo stato di carica completa spesso durante le ore del mattino tardo. Da quel momento in poi, la potenza PV aggiuntiva non viene utilizzata. Il concetto rappresenta un'opportunità innovativa per espandere le capacità di stoccaggio con costi marginali e aumentare significativamente il fattore di utilizzo della fotovoltaica off-grid. La generazione di calore con l'energia solare diventa quindi un modo efficiente per utilizzare gli eccessi. Il prezzo per questa capacità aggiuntiva non ha alcuna relazione con i costi effettivi delle batterie. L'aggiunta dell'AC•THOR richiede quindi uno sforzo aggiuntivo minimo!

Funzionalità

Tra le altre cose, il dispositivo è progettato per inverter di batterie a spostamento di frequenza. Se utilizzato con dispositivi appropriati, l'AC•THOR rileva sulla linea AC se è disponibile un'eccessiva potenza. Questi inverter aumentano la frequenza nella rete AC locale quando la batteria raggiunge lo stato di carica completa. Lo scopo è segnalare all'inverter fotovoltaico di interrompere il funzionamento per evitare il sovraccarico della batteria. Il riscaldatore è in grado di rilevare l'aumento della frequenza e inizia a riscaldare prima dello spegnimento dell'inverter fotovoltaico. In questo modo utilizza automaticamente l'energia in eccesso per il riscaldamento dell'acqua controllando la sua potenza in modo lineare per utilizzare esattamente la quantità di potenza fotovoltaica rimanente e evitare lo scaricamento della batteria. Altrimenti non ci sarebbe alcuna utilizzazione una volta che la batteria è completamente carica.

Questo è davvero "plug-and-play": basta collegarlo alla presa di corrente, fatto! Non c'è bisogno di alcun cablaggio aggiuntivo per la comunicazione.

Concetto dello storage ibrido

L'ordine cronologico del concetto di storage ibrido è quello di fornire prima i carichi presenti, successivamente gli surplus vengono utilizzati per caricare la batteria e solo l'energia in eccesso rimanente viene utilizzata per il riscaldamento dell'acqua. All'implementazione del sistema era molto importante per il cliente che la batteria avesse una priorità più alta rispetto all'acqua calda nell'ordine di carico. Questa modalità di funzionamento è anche raccomandata da my-PV perché l'energia elettrica, sia economicamente che fisicamente, ha un valore più elevato rispetto al calore.

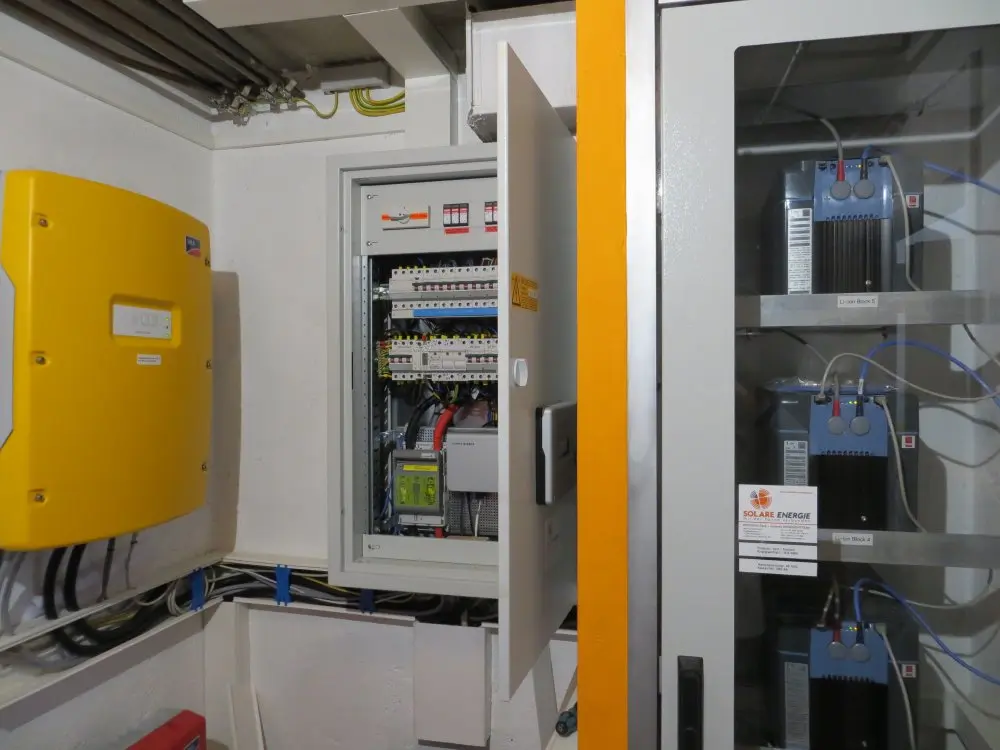

Schema del sistema

AC•THOR è collegato a una presa di corrente alternata come qualsiasi altro carico. Non sono necessari cavi di comunicazione aggiuntivi.

Locandiere: "Il mucchio di legna rimane per cucinare e riscaldare lo spazio!"

Inverter di batteria compatibili

La lista dei partner in grado di controllare l'AC•THOR continua a crescere. Si prega di controllare il nostro sito web per le ultime informazioni. www.my-pv.com

Opinione personale del cliente e sintesi

Prima dell'installazione del dispositivo per l'acqua calda solare, il riscaldamento dell'acqua veniva fatto esclusivamente riscaldando una stufa a legna. Oggi, quando il gestore dell'osteria arriva il venerdì, l'acqua è già calda perché c'era abbondante energia in eccesso disponibile durante la settimana. In questo modo le risorse del mucchio di legna possono essere risparmiate per il riscaldamento degli ambienti durante l'inverno e il fattore di utilizzazione del sistema fotovoltaico aumenta notevolmente.

Shelter 1 my-PV

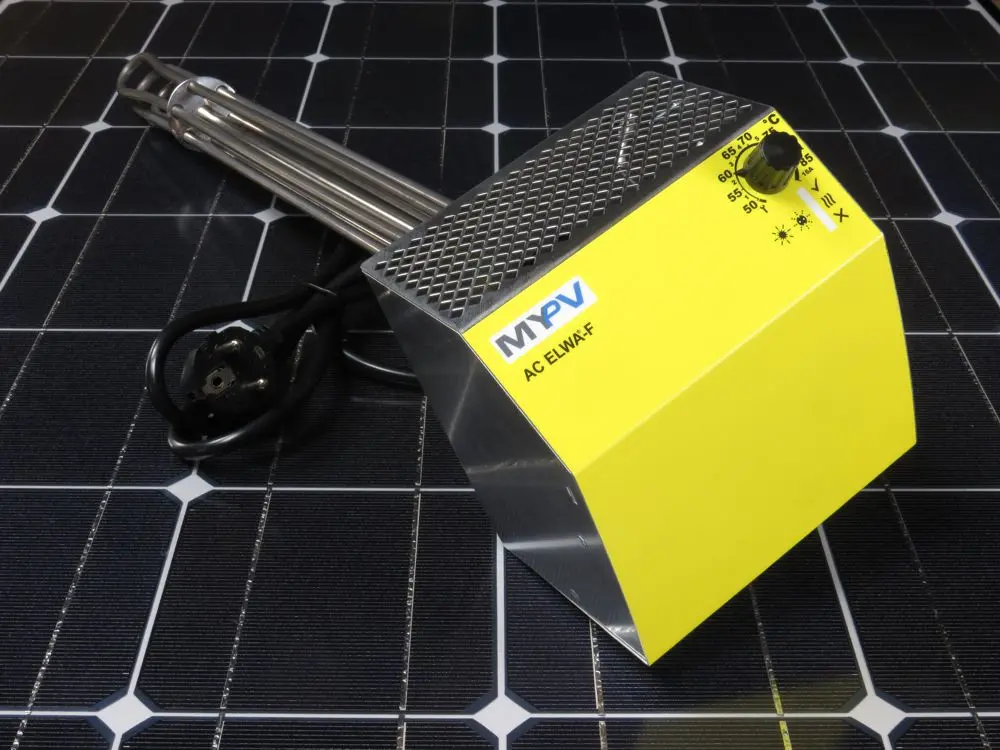

my-PV AC ELWA-F klein
