AC•THOR 9s – Betrieb mit 3 einphasigen Heizstäben

Unsere Rubrik „Support“ bietet viele nützliche Praxistipps, die Ihnen bei der Installation und Inbetriebnahme unserer Lösungen helfen werden.

Bei der Laststeuerung von 3 einphasigen Heizstäben handelt es sich um eine Spezialform der Betriebsart M1 Warmwasser.

ACHTUNG:

Diese ist klar zu unterscheiden von der Betriebsart M2 "Schichtladung" bei der die Laststeuerung über einen externen Öffner und einen Schließer auf einen anderen 3-phasigen Verbraucher umgelegt wird!

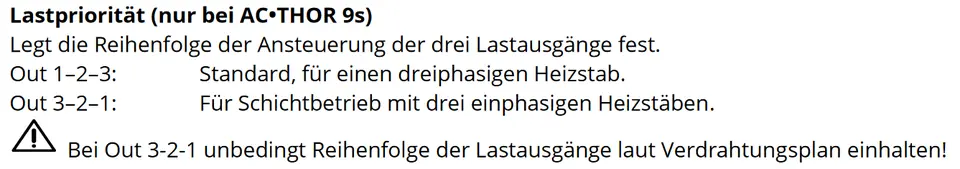

Dabei sind die folgenden Hinweise aus der Betriebsanleitung wichtig:

Lösung

Mit einer einzigen Einstellung kann der Regelbetrieb für 3 einphasige Heizstäben eingestellt werden. Einfach unter "Einstellungen" (Zahnradsymbol) die "Lastpriorität" entsprechend umstellen.

Wissenswertes

Tipp: Der oberste Heizstab ist dabei am Regelausgang OUT-3 des AC•THOR 9s anzuschließen. Falls Sie die Reihenfolge versehentlich nicht eingehalten haben, einfach die Verbrauchsstecker umstecken. Das erspart eine neuerliche Verdrahtung!
