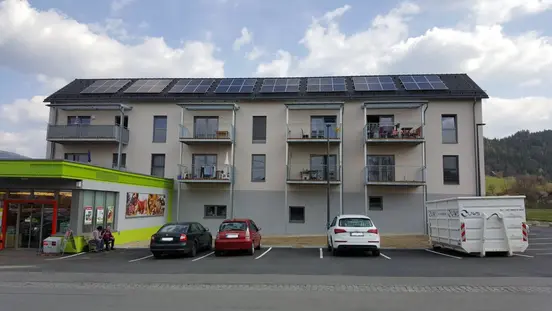

Wohnobjekt Allerheiligen
Dezentrale photovoltaische Warmwasserbetreitung mit Anlagen-Fernüberwachung.
Fakten über das Projekt
- System
- Bauherr
- Wohneinheiten
- PV Leistung
- Monitoring
- Warmwasserspeicher
- Heizung
- Warmwasserbereitung
Beschreibung
Nicht nur in Einfamilienhäusern, sondern auch in Mehrparteienhäusern sorgt die ELWA von my-PV für optimales Energiemanagement. Durch den Einsatz der ELWA konnte die zentrale Gebäude-Haustechnik beim Projekt in Allerheiligen in Österreich auf ein Minimum reduziert werden.
Die Warmwasserbereitung erfolgt gänzlich dezentral in den einzelnen Wohnungen mittels in die Warmwasserspeicher eingebaute elektrische Warmwasserbereitungsgeräte (ELWA).
Dadurch erübrigt sich eine rohrleitungsgebundene Warmwasserverteilung. Neben der Heizungsanbindung gibt es pro Wohnung nur eine Kaltwasserzuleitung.
Durch den Einsatz der ELWA können die hohen Energieverluste der hydraulischen Leitungen gänzlich vermieden werden. Die Solarenergie wird genau dort in Wärme umgewandelt, wo sie benötigt wird.
Funktionsweise der ELWA
Tagsüber wird mittels Stromkabel Gleichstrom von den PV Modulen zur ELWA transportiert, diese erhitzt das Warmwasser im Speicher. An Tagen mit geringer Solarstrahlung wird bei Bedarf automatisch vom Haushaltsstrom zugeheizt. Die Warmwasserversorgung ist mit der ELWA jederzeit sichergestellt. Dank des integrierten MPP-Trackers kann die ELWA auch bei unterschiedlichen PV-Ausrichtungen eingesetzt werden.
Wechselrichter und Netzanschlussgenehmigungen sind nicht erforderlich, da nicht ins Netz eingespeist wird. Die Installation bzw. Nachrüstung ist äußerst einfach.
Mit der ELWA entfällt die üblicherweise komplizierte Netzkopplung von PV-Anlagen bei großen Wohnanlagen. Durch die Speichermöglichkeit wird Sonnenstrom auch für diesen Gebäudetyp zur effizienten Lösung.
ELWA Modbus Interface
Dank des verwendeten Modbus Interfaces von my-PV ist die laufende Funktionskontrolle und die Überwachung der Betriebsparameter auch aus der Ferne möglich. Das Modbus Interface kommuniziert mit der ELWA über die integrierte Infrarotschnittstelle. Zusätzlich kann damit auch ein weiterer Temperaturfühler in die Steuerung mit eingebunden werden.
Durch die Möglichkeit zum Anlagen-Monitoring aller Geräte ist diese Lösung besonders für den Wohnungsbau sehr gut geeignet.
ELWA Berechnungshilfe
Die empfohlene Größe der PV-Anlage richtet sich nach der Anzahl der Personen im Haushalt bzw. nach deren Warmwasserverbrauch. Hierbei kann pro Bewohner ein Wert von 50 l/Tag angenommen werden. Dies entspricht einer erforderlichen Energiemenge von etwa 1.000 kWh/Jahr.
Der Jahresertrag einer Photovoltaikanlage in Österreich beläuft sich auf ca. 1.100 kWh/kWp. Bei einem empfohlenen solaren Warmwasserdeckungsgrad von 50 % ergibt sich für einen vierköpfigen Haushalt eine Anlagenleistung von 2 kWp.
ELWA Produktdetails
0 – 2.000 W stufenlos
Zieltemperatur mit Drehknopf einstellbar
Funktioniert auch bei Stromausfall
Für Warmwasserspeicher mit 100 – 1.000 Liter
Eigenverbrauch 2 W
Wirkungsgrad >99 % bei Nennleistung
Warmwassersicherstellung 750 W
