ELWA dans un bâtiment ancien en Thuringe

Soutien à la pompe à chaleur avec l'ELWA

Un bâtiment ancien non isolé en Thuringe utilise l'énergie solaire stockée dans le réservoir pour son chauffage hybride.

Faits sur le projet

Propriétaire
Type de bâtiment :
Année de construction et superficie :
Puissance PV et orientation :
Taille du réservoir de stockage thermique :
Produit my-PV utilisé :
Eingebaute DC ELWA mit Messgerät (Eigenbau) my-PV

Le chemin vers my-PV ?

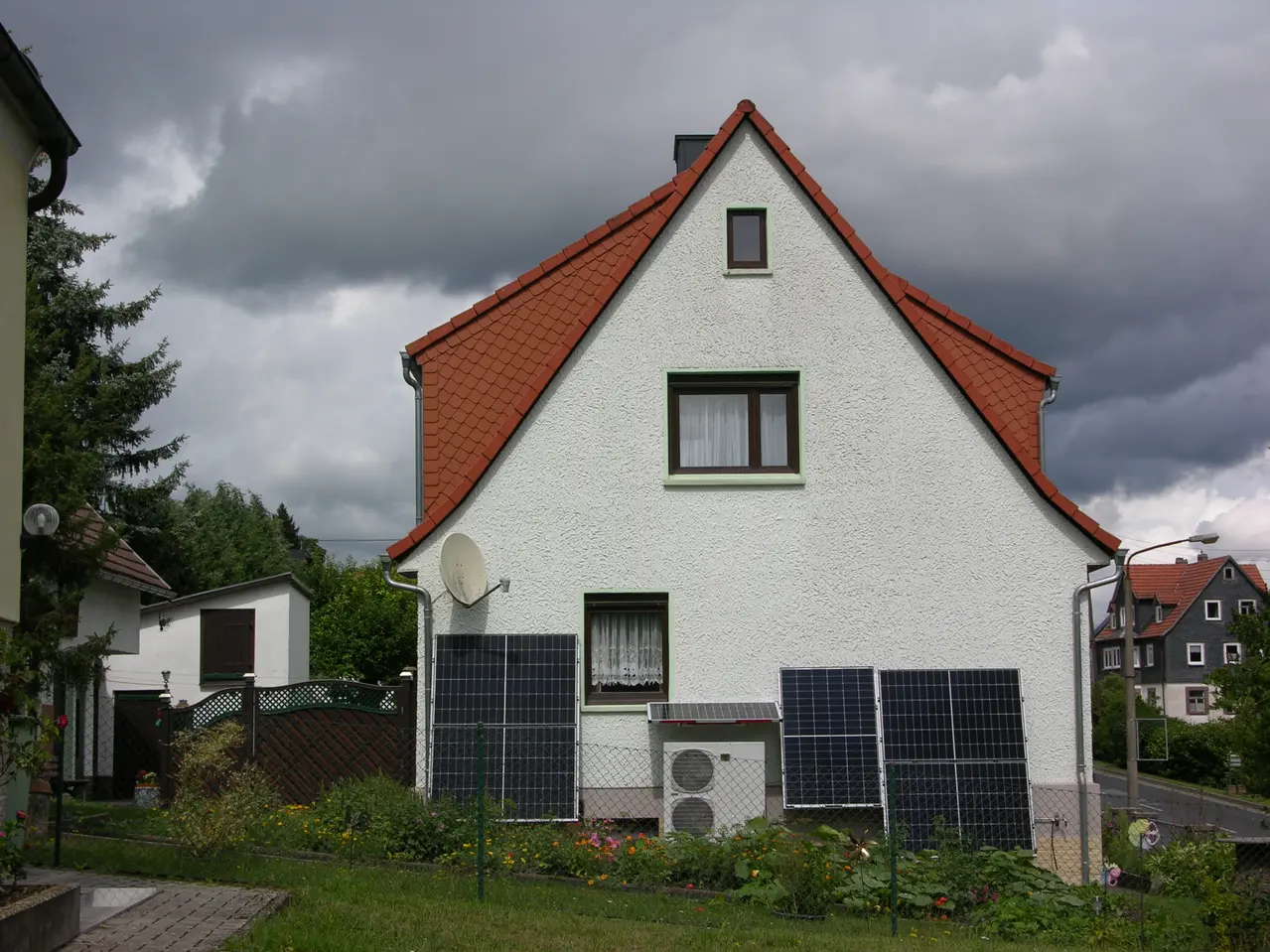

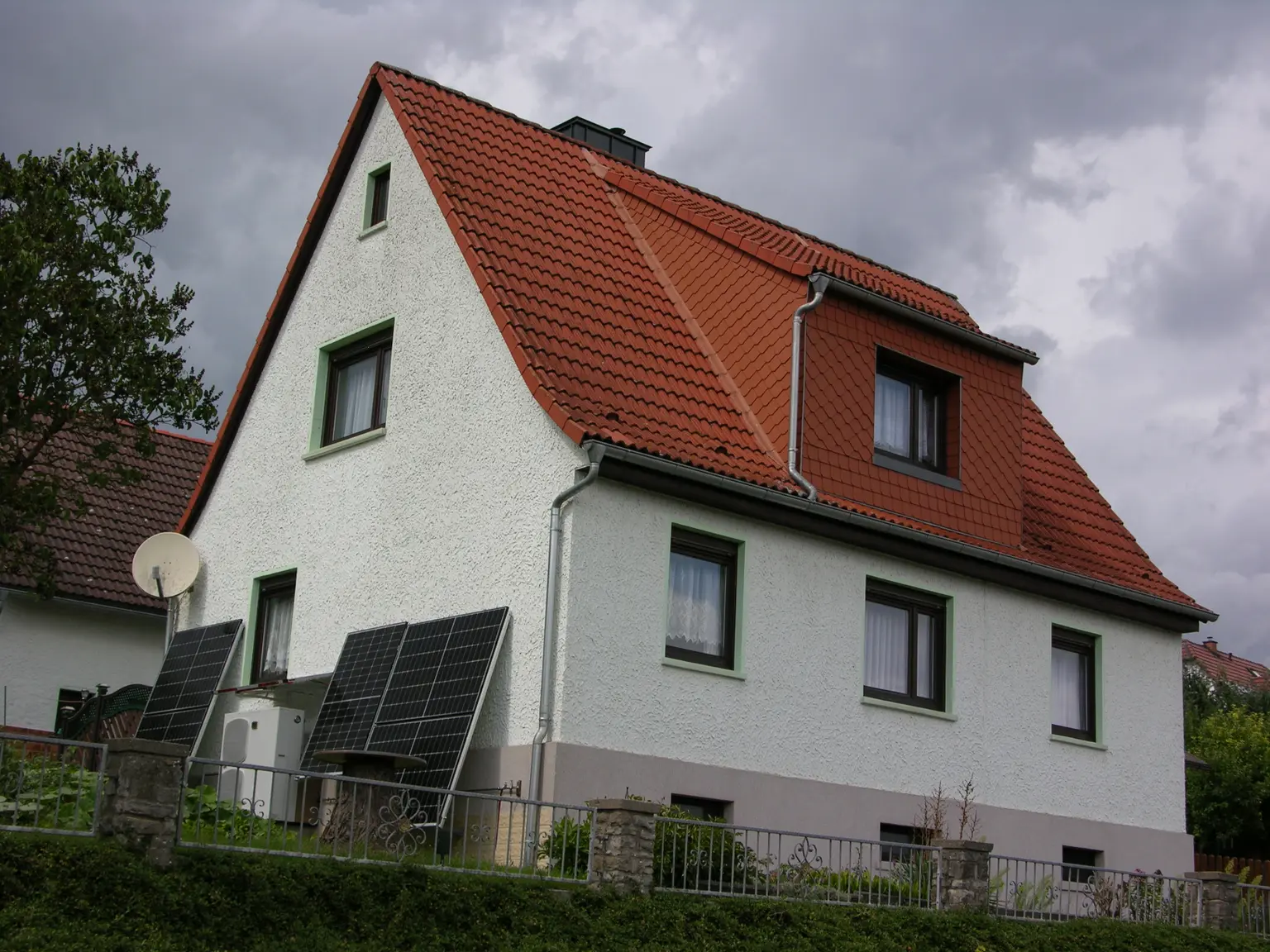

Un bâtiment ancien non isolé de 130 m² était la situation de départ pour Mme Linke, résidente d'une petite commune rurale en Thuringe, Allemagne. Avec sa maison individuelle construite en 1929, les options pour le chauffage étaient limitées ; il a donc été choisi un système de chauffage hybride. En plus d'une chaudière au mazout, une pompe à chaleur a été installée. En raison des besoins en chauffage pour les deux étages du bâtiment ancien, un chauffage électrique – ou mieux encore, un chauffage solaire électrique – n'aurait pas été possible. Cependant, l'énergie solaire peut tout de même être exploitée dans cette maison. Le réservoir tampon de 500 litres offre suffisamment de volume de stockage pour accumuler l'énergie solaire et soutenir le chauffage principal.

Grâce aux recherches sur Internet effectuées par le partenaire et "mécène" du projet, M. Oßwald, et aux informations trouvées sur le site web de my-PV, la solution est devenue claire. Elle devait être économique, efficace et facile à installer ; le choix s'est donc porté sur l'ELWA.

La solution à courant continu de my-PV, qui peut être connectée directement aux modules photovoltaïques, utilise le système photovoltaïque de 2,24 kWp pour transmettre directement le courant photovoltaïque généré aux résistances chauffantes – avec une régulation en continu !

Obstacles/Particularités lors de l'installation

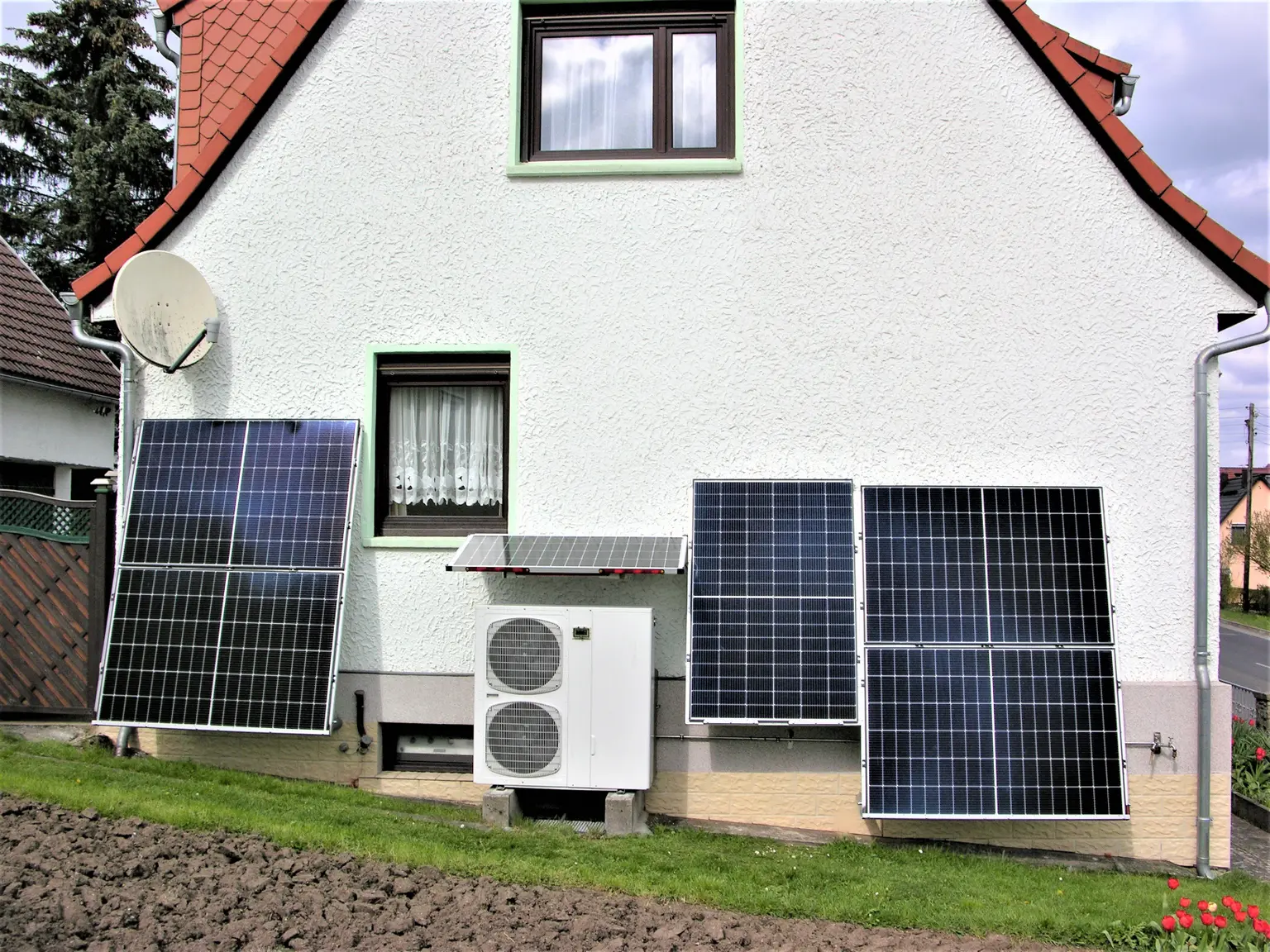

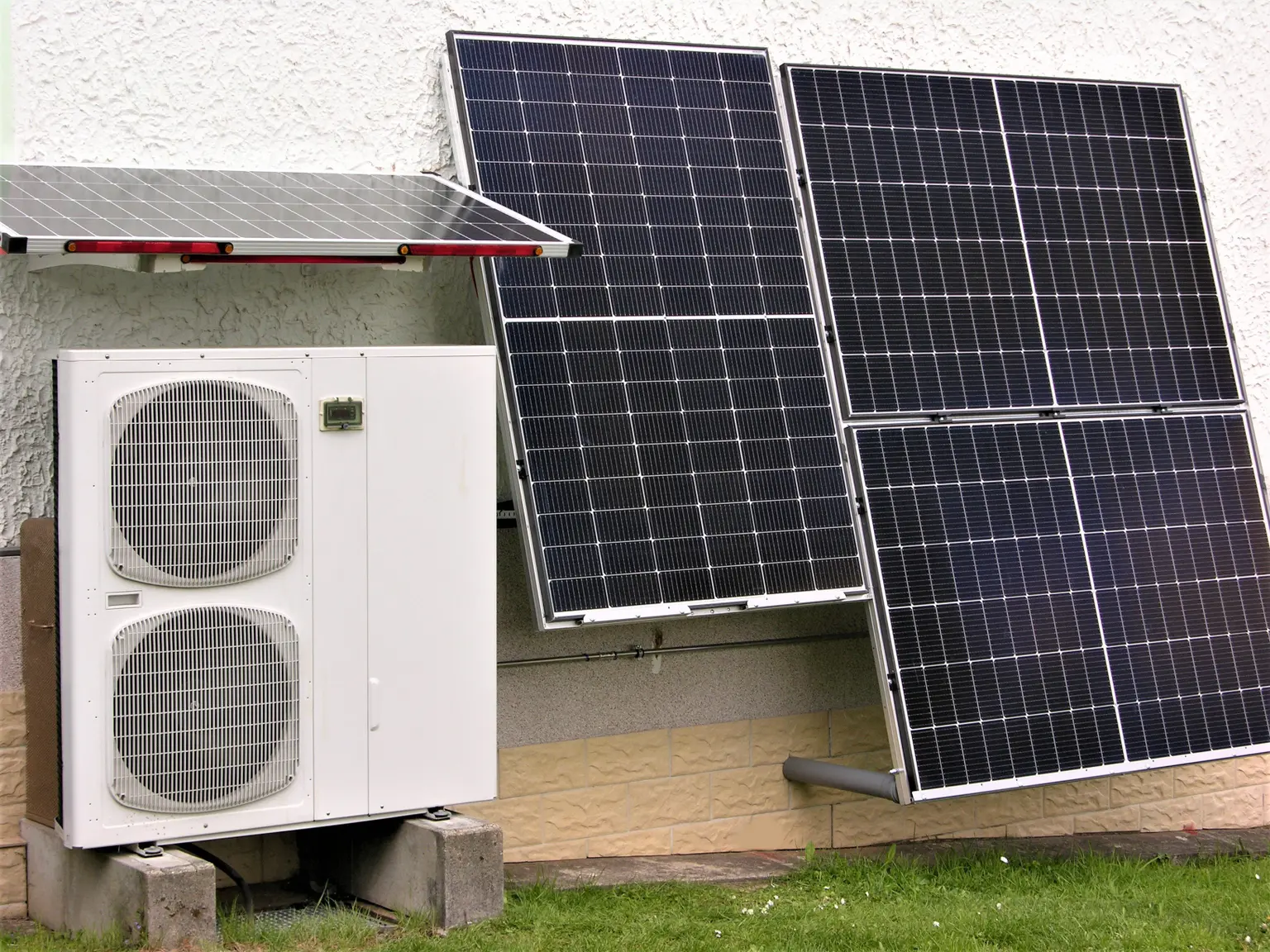

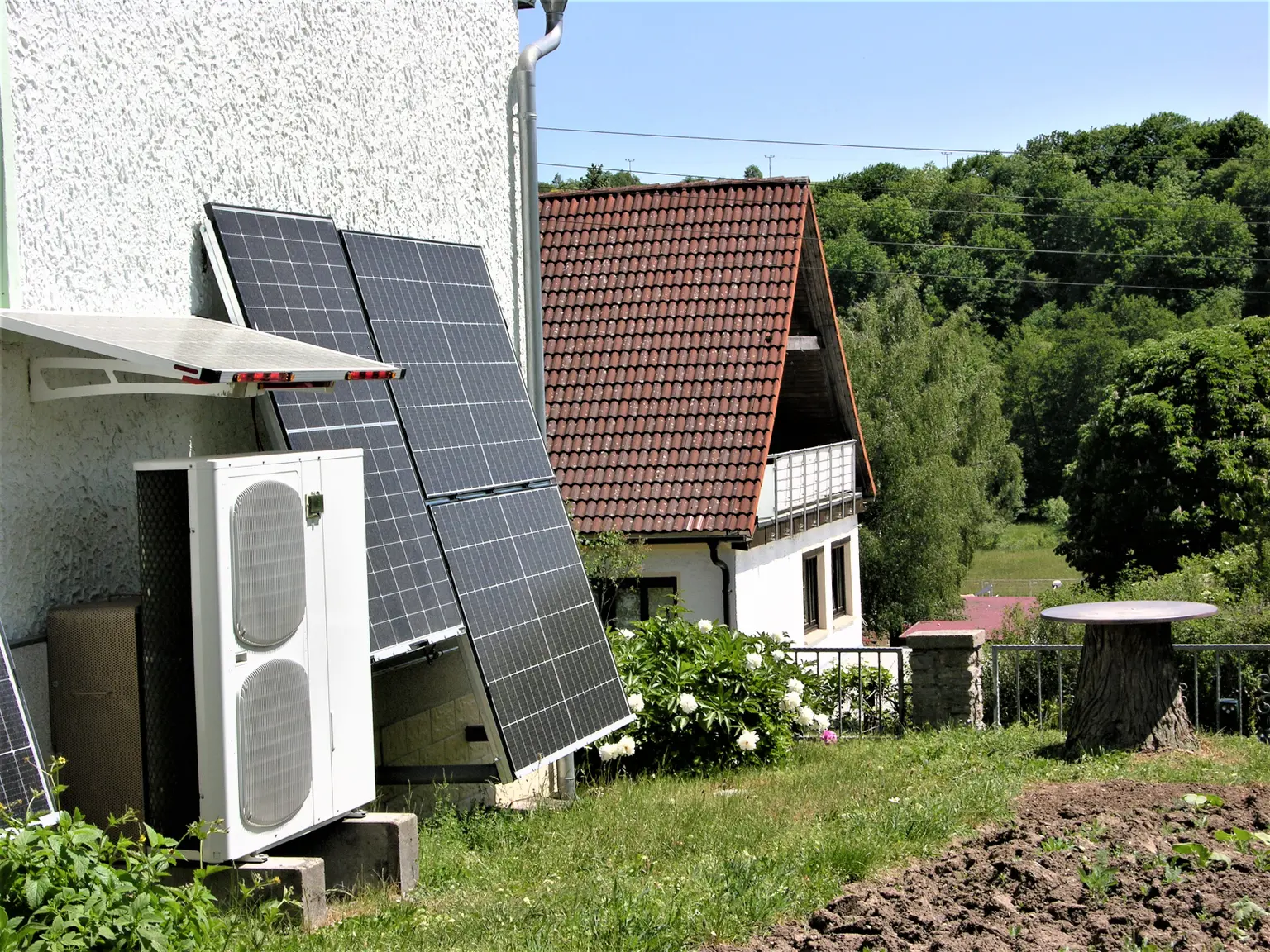

Le défi de ce projet était l'orientation défavorable du toit de la maison ainsi que des bâtiments annexes, ce qui n'a permis qu'une seule méthode de montage : un montage incliné sur le mur de la maison. Même en hiver, grâce à l'orientation presque verticale, un rendement significatif est obtenu, que l'ELWA convertit directement en chaleur dans le réservoir tampon. Ainsi, la pompe à chaleur et la chaudière au mazout sont soulagées et contraintes à moins de cycles de commutation, ce qui réduit leur durée de fonctionnement et prolonge leur durée de vie.

Explication du système – Points importants à mentionner ?

Pour la mise en œuvre du projet, l'agencement économique et efficace des panneaux photovoltaïques était crucial. Ceux-ci devaient être placés en complément de la pompe à chaleur avec un minimum de travaux de montage et des câblages aussi courts que possible. Il s'agissait d'atteindre le rendement maximal avec un minimum d'effort d'installation pour réduire les coûts d'exploitation du bâtiment non isolé et alléger le chauffage principal.

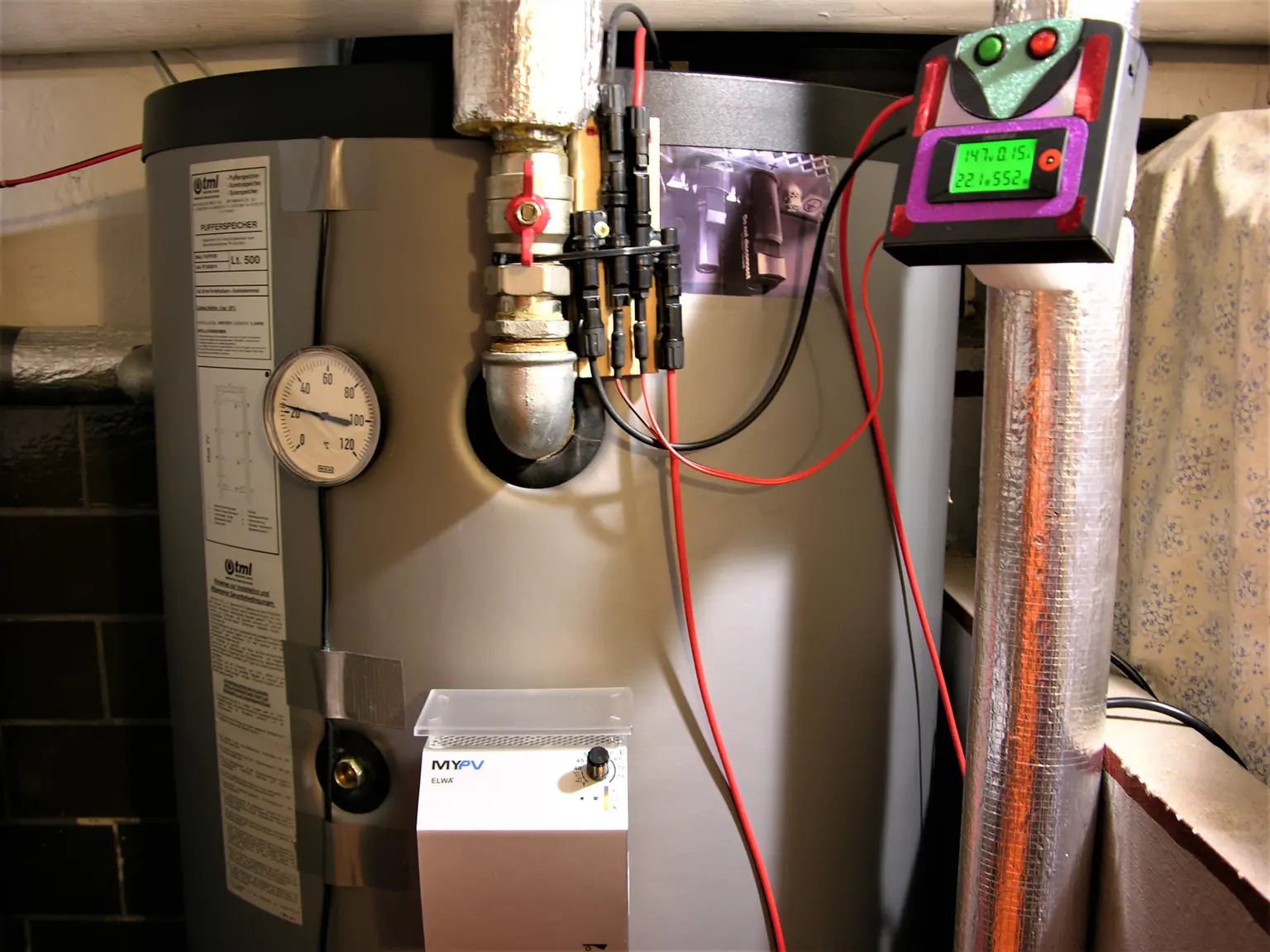

L'ELWA est installée dans le réservoir tampon de 500 litres de la pompe à chaleur, donc dans le circuit de chauffage. Celui-ci est en permanence connecté hydrauliquement au réservoir combiné de la chaudière au mazout. L'eau chaude nécessaire est donc chauffée dans le réservoir combiné de la chaudière au mazout, même si celle-ci ne fonctionne pas en été. En été, seule la pompe à chaleur fonctionne, désormais efficacement soutenue par l'ELWA. En cas de besoin de chauffage pendant les périodes de transition et en hiver, la chaudière au mazout se déclenche automatiquement.

En outre, dans cette maison individuelle vivent deux personnes, avec un besoin en eau chaude d'environ 90 litres par jour. L'ELWA est homologuée pour les applications en eau sanitaire et en eau de chauffage, elle peut donc également être installée dans des réservoirs d'eau potable. Ainsi, l'eau chaude est produite de manière efficace et écologique grâce au soleil – sans augmentation importante des coûts d'exploitation.

Utilisation du réseau électrique pour garantir l'eau chaude ?

Bien qu'un système de chauffage principal soit disponible, l'ELWA est utilisée pour garantir l'eau chaude. Cela permet, lors des jours avec peu d'ensoleillement, de chauffer avec l'électricité domestique du réseau public. Ainsi, une certaine température confortable est toujours maintenue, même lorsque le rendement photovoltaïque est insuffisant pendant quelques jours.

„Dans ce projet, la garantie de l'eau chaude avec le réseau électrique a été utilisée seulement très sporadiquement“ , explique M. Oßwald.

Opinion personnelle du client et résumé

„Le soutien prévu pour la pompe à chaleur existante par l'ELWA fonctionne très bien, surtout lors des journées ensoleillées. Nous en sommes satisfaits. Le seul problème : le soleil ne brille pas toujours – mais ce n'est pas la faute de l'ELWA !

Depuis l'utilisation de l'ELWA, le nombre et la durée des cycles de fonctionnement de la pompe à chaleur ont considérablement diminué ! “, résume M. Oßwald, le mécène du projet.

Eingebaute DC ELWA mit Messgerät (Eigenbau) my-PV
Eingebaute DC ELWA mit Messgerät (Eigenbau) my-PV
Eingebaute DC ELWA mit Messgerät (Eigenbau) my-PV
Eingebaute DC ELWA mit Messgerät (Eigenbau) my-PV
Eingebaute DC ELWA mit Messgerät (Eigenbau) my-PV
ELWA Seitenansicht

ELWA

en action

L'ELWA est un dispositif de chauffage de l'eau photovoltaïque de 2 kW. Le courant continu provenant des modules photovoltaïques est directement transféré à l'élément chauffant intégré et immédiatement converti en chaleur sans perte.
